FPGA 上实现电机矢量控制：一个开源 FOC 项目的硬核解析

在自动驾驶、电动滑板车、无人机以及工业自动化等前沿技术领域，高性能电机控制始终是关键技术之一。而如果你对底层硬件开发充满热情，那么你可能会发现：原本依赖mcu实现的foc（field-oriented control，磁场定向控制）算法，其实完全可以“迁移”到fpga上运行，并显著提升系统的实时响应能力与扩展潜力。

今天我们要深入剖析一个极具技术含量的开源项目——FPGA-FOC。该项目使用Verilog语言，在FPGA平台上完整实现了FOC电机控制逻辑，展示了如何用可编程逻辑完成高精度、高速度的电机驱动任务。

项目概述

这是一个基于FPGA的磁场定向控制系统，专为驱动永磁同步电机（PMSM）或无刷直流电机（BLDC）设计。

传统的FOC算法对采样频率和计算性能要求较高，而FPGA凭借其并行处理能力和确定性时序，能够更高效地执行Clarke变换、Park变换、PI调节及SVPWM生成等关键步骤。相比MCU方案，FPGA实现具备更强的实时性和多通道协同控制潜力。

该项目实现了基于角度传感器（如磁编码器）的“有感FOC”，包含完整的电流环控制，支持扭矩精确调控。用户既可以用纯FPGA架构独立运行，也可以结合MCU+FPGA的方式构建更复杂的控制系统。

项目名称：FPGA-FOC
作者：WangXuan95
实现语言：Verilog
控制对象：永磁同步电机（PMSM）
项目地址：

什么是FOC？

磁场定向控制（FOC），又称矢量控制，是一种先进的电机控制策略。它通过坐标变换将三相交流电流解耦为直轴（d轴）和交轴（q轴）分量，分别对应磁通和转矩，从而实现类似直流电机的精准、平滑控制。

典型的FOC流程包括以下几个核心环节：

• Clarke变换：将三相电流转换为两相静止坐标系（αβ）
• Park变换：将αβ坐标系下的信号转换至随转子旋转的dq坐标系
• PI控制器：分别对id和iq进行闭环调节
• 逆Park变换与SVPWM：还原电压指令并生成PWM波形驱动逆变桥

由于这些运算需要在微秒级周期内完成，FPGA的并行架构在此类高频控制中展现出远超传统处理器的优势。

项目架构解析

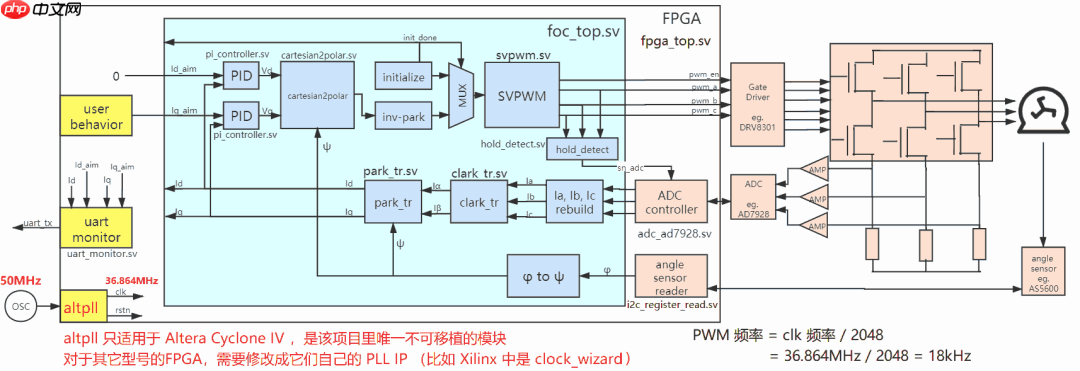

整个系统采用模块化设计，各功能单元分工明确，结构清晰：

开拍

用AI制作口播视频

289

查看详情

从顶层到底层，涵盖了传感器接口、坐标变换、PI调节、PWM发生器等多个独立模块，支持单独仿真验证，非常适合用于教学研究或工程原型开发。

主要特性亮点

✅ 支持全流程仿真测试

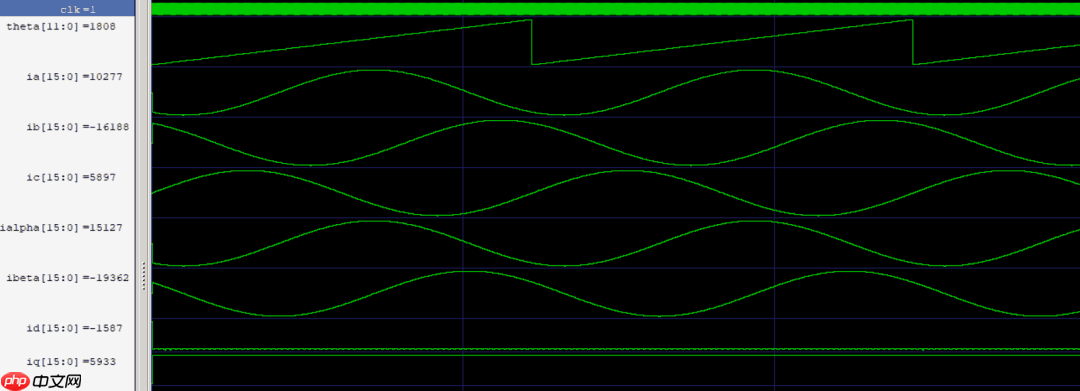

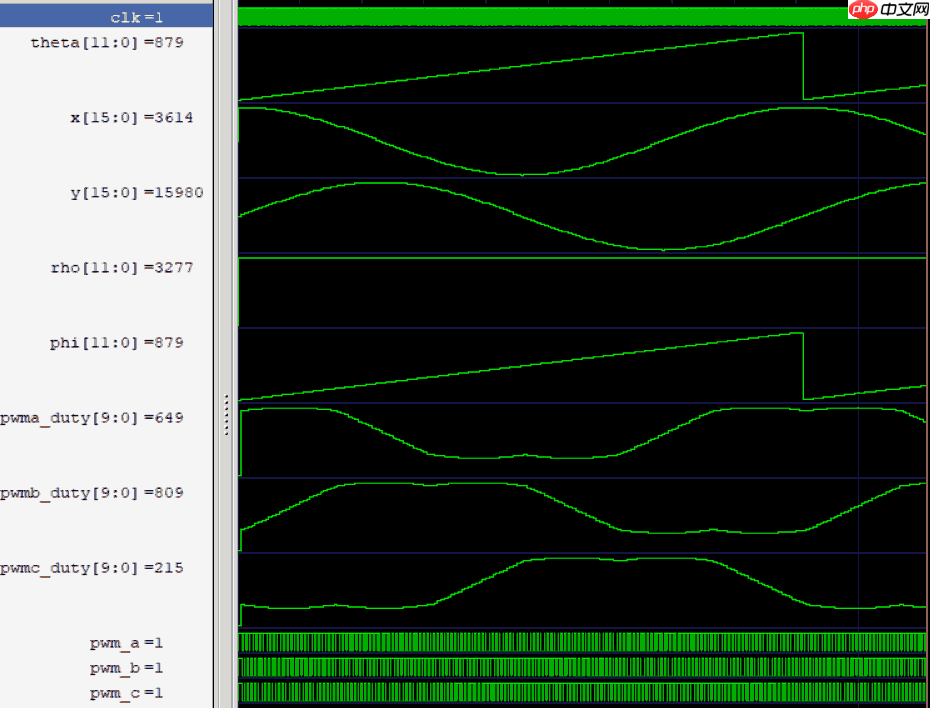

项目提供了多个Testbench示例，涵盖Park/IPark变换、SVPWM输出以及整体闭环系统的仿真，帮助开发者直观理解每个模块的工作机制。

✅ 控制逻辑高度还原

电流环、速度环、PI调节器等核心组件均以独立模块形式实现，代码可读性强，便于调试与优化。

✅ Verilog编码规范严谨

模块间接口统一，信号命名清晰合理，整体结构层次分明，易于移植至不同FPGA平台或集成进SoC系统。

如何开始使用？

项目仓库中已公开相关硬件设计文件，方便快速部署与移植。

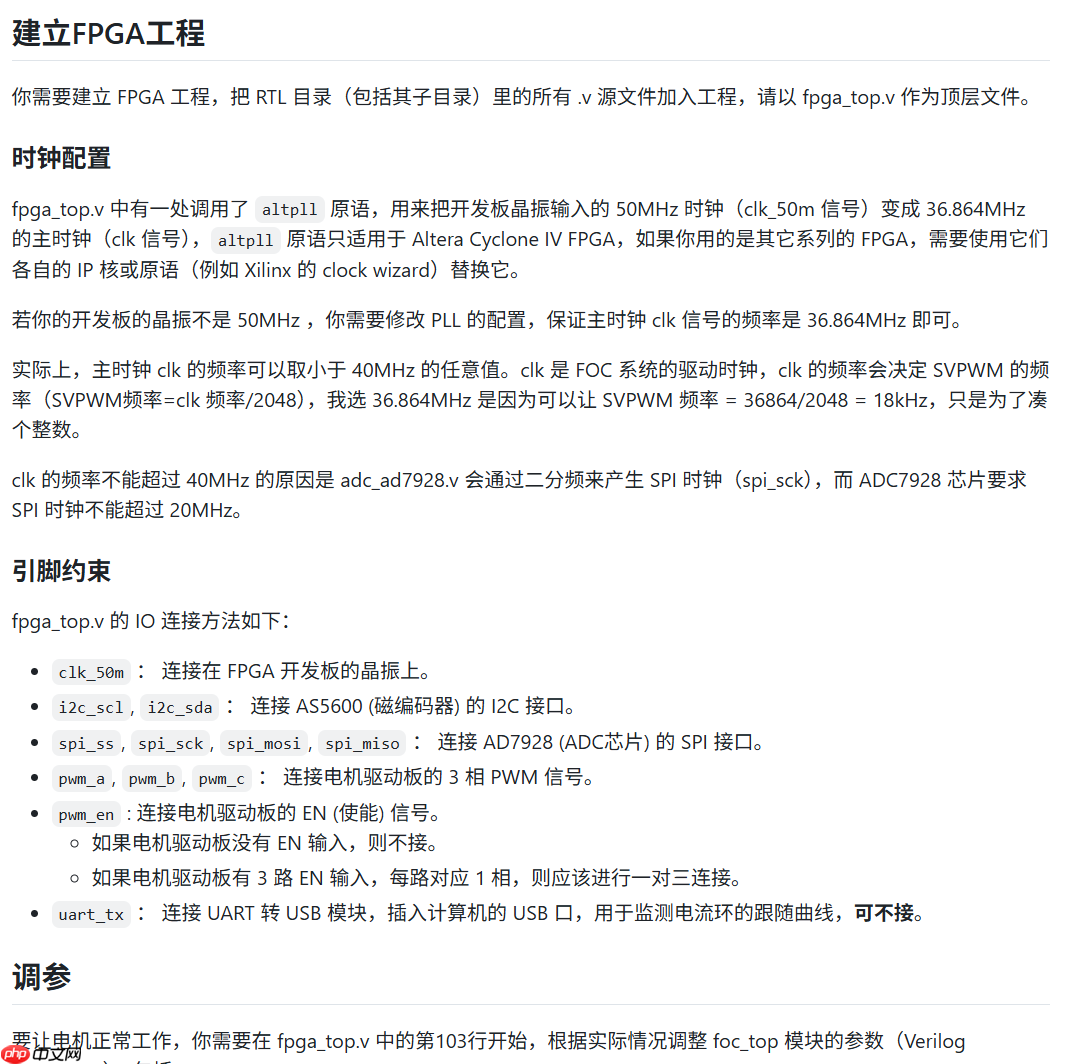

关于具体开发环境搭建、引脚配置及上板调试流程，项目文档均有详细说明：

总结

FPGA-FOC 是一个兼具学习价值与实用意义的开源项目。无论你是想深入理解FOC原理，还是希望亲手打造一套基于FPGA的真实电机控制系统，这个项目都是一个极佳的起点。
